Stirweld: FSW-Werkzeug-Temperatur-Messung

Messung der FSW-Werkzeug-Temperatur während des Rührreibschweißens mit kabelloser Datenübertragung


In diesem englisch­sprachi­gen Video stellt Moura Aboud vor, wie die Firma Stirweld in der Bretagne die FSW-Werkzeug-Temperatur während des Rührreibschweißens misst und mithilfe von kabelloser Datenübertragung zur Datenverarbeitung bereitstellt.



Temperaturmessung beim Rührreibschweißen

2:48 min, © Stirweld, 18. November 2022


Warum ist die Temperaturmessung beim FSW wichtig ? (00:05)

Rührreibschweißen (Friction Stir Welding, FSW) ist ein kaltes Schweißverfahren. Das bedeutet, dass es den Schmelzpunkt den Schmelzpunkt des Materials nicht erreicht. Daher ist die Schweiß- Temperatur entscheidend für eine fehlerfreie Schweißung.



Wie kann das Temperaturmesssystem Ihnen helfen, die richtigen FSW-Parameter zu finden? (00:19)

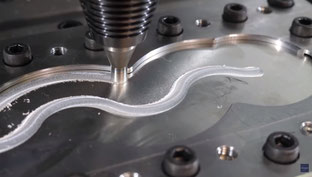

Rührreibschweißen einer nichtlinearen Schweißnaht (Aluminiumblech auf Kühlkörper)
Rührreibschweißen einer nichtlinearen Schweißnaht, © Stirweld, 18 Nov. 2022

Bei jedem Schweißverfahren, hängt die Qualität hauptsächlich von der Temperatur ab.



Dank einer Temperaturmessung können wir, falls wir die richtige Temperatur für eine bestimmte Legierung in Abhängigkeit von der Einschweißtiefe kennen,  direkt auf die FSW-Parameter einwirken um die gewünschte Temperatur zu erreichen und somit eine gute Schweißnaht zu erhalten.





Welche FSW-Parameter beeinflussen die Schweißtemperatur? (00:38)

Welche FSW-Parameter beeinflussen die Schweißtemperatur? © Stirweld, 18. Nov. 2022
Welche FSW-Parameter beeinflussen die Schweißtemperatur? © Stirweld, 18. Nov. 2022

Beim Friction Stir Welding, gibt es drei Hauptparameter die die Schweiß­temperatur beeinflussen. Wir haben die Schmiedekraft, ausgedrückt in Kilonewton. Es gibt außerdem die Schweiß­geschwindig­keit ausgedrückt in Millimeter pro Minute und die Rotationsgeschwindigkeit ausgedrückt in U/min.



Was passiert, wenn die Temperatur ansteigt oder fällt? (00:56)

Drei Schweißbereiche auf Grundlage der ISO-Norm 25239: Kalte Schweißnähte, bei denen das Material nicht ausreichend erweicht ist, heiße Schweißnähte, bei denen die erreichte Temperatur die optimale Temperatur überschreitet, und einwandfreie Schweißungen
Drei Schweißbereiche auf Grundlage der ISO-Norm 25239 - Kalte Schweißnähte, heiße Schweißnähte und einwandfreie Schweißnähte, © Stirweld, 18 Nov. 2022

Auf der Grundlage der FSW-ISO-Norm 25239 werden drei Schweißparameter-Bereiche unterschieden:

• Kalte Schweißnähte, bei denen das Material nicht ausreichend erweicht ist, und ein äußerer oder innerer Hohlraum auf der Oberfläche der Schweißnaht zu sehen ist.

• Heiße Schweißnähte, bei denen die erreichte Temperatur die optimale Temperatur überschreitet, was zum Auftreten von Abbrand entlang der gesamten Schweißnaht Schweißnaht sowie eine warme Stelle in der Schweißnaht.
• Und schließlich einwandfreie Schweißnähte bei denen kein Fehler festgestellt werden kann.



Welches Messgerät wird verwendet, um die Temperatur einer Schweißnaht zu messen? (01:27)

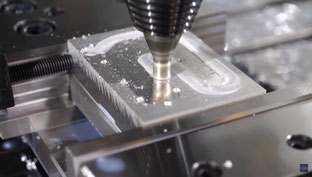

Rührreibschweißen einer nichtlinearen Schweißnaht (Deckel auf Wärmetauscher)
Rührreibschweißen einer nichtlinearen Schweißnaht (Deckel auf Wärmetauscher), © Stirweld, 18 Nov. 2022

Es gibt viele Methoden zur um die Temperatur der Schweißnaht zu messen. Eine davon ist die ideale Wahl im industriellen Bereich, bei der das Thermoelement in das Werkzeug eingebettet ist. Stirweld hat ein ein robustes Übertragungssystem ohne Kontakt zwischen dem Werkzeug und der FSW-Ausrüstung. Dieses System, das von Labors und der industriellen Welt misst die Temperatur entlang der gesamten Schweißnaht in Echtzeit und mit hoher Präzision.



Welche FSW-Maschinen profitieren von dem Temperaturmesssystem ? (01:57)

Dieses System kann eingesetzt werden Stirweld-FSW-Köpfen eingesetzt werden, die für das Reibrührschweißen Reibrührschweißen von jeder CNC-Maschine aus. Auch für das Roboterschweißen erhältlich über die Stirweld FSW-Spindel für Roboter.



Warum ist das Temperaturmesssystem ein interessantes Werkzeug in der Produktion? (02:15)

 Stirweld intelligenter Werkzeughalter ist ein zuverlässiges und präzises System. Es kann die extrem teuren und zeitraubenden und zeitaufwendigen experimentellen Versuche ersetzen und eine gute Qualität gewährleisten. Wenn die gemessene Temperatur bei jeder Schweißung die gleiche ist, ist dies ein Beweis für eine konstante Schweißqualität.
