TWI: Welding Coordinator


TWI-Software für Fertigungsmanagement und Rückverfolgbarkeit beim Schweißen

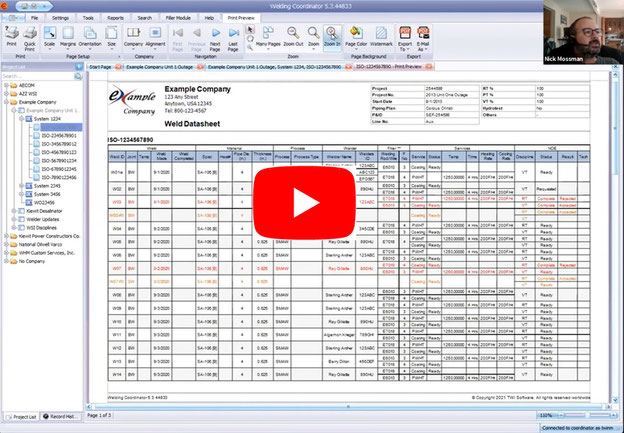

Nick Mossman erklärt das Weld Data Sheet des Welding Coordinator

Video-Vorführung von Welding Coordinator auf YouTube

Start bei 32:00 min, Gesamtlänge1:00:29 h, © TWI Ltd, 27. Mai 2021



Im 28 Minuten langen zweiten Teil dieses englischsprachigen Videos geben Nick Mossman und Andy Brightmore einen Überblick über die wichtigsten Eigen­schaf­ten der Welding Coordinator Software und welche Vorteile sie Ihnen bietet:



Einführung (32:00)

Die Software ist ein Pendant zum Welding Qualifier, die sich auf die schweißtechnische Fertigung fokussiert. Sie dient dazu Schweißdatenblätter zu erzeugen, die weld data sheets, weld logs, weld travellers, weld maps oder weld histories genannt werden.



Es geht darum, eine Tabelle mit Schweißdaten zu erzeugen. In den Zeilen werden die Schweißnahtnummern und in den Spalten z.B. folgende Informationen eingetragen:

  • Schweißnaht (Stoßgestaltung, Datum)
  • Werkstoff (Materialspezifikation
  • Werkstück (Durchmesser, Wandstärke)
  • Verfahren (Unterpulverschweißen)
  • Schweißer*in (Name, ID)
  • Zusatzwerkstoff (Bezeichnung)
  • Arbeitsschritte (Wärmenachbehandlung, Beschichtung)
  • Zerstörungsfreie Prüfung

Ziel ist es, für ein Bauteil, ein Projekt oder einen Projektabschnitt ein ein- oder mehrseitiges Tabellen-Dokument zu erzeugen und auszudrucken, das in der Fußzeile vom der Schweißaufsichtsperson unterschrieben werden kann.



Die Daten können zum Beispiel aus Excel-Datenblättern importiert werden bzw. manuell eingegeben werden. Auch das Kopieren und Einfügen einer oder mehrerer Zeilen ist möglich. Zum Einfügen gibt es mehrere Optionen, wie z.B. die automatische Nummerierung und das gruppenweise Deselektieren einiger Felder.



Im Qualitätsplan können z.B. bezüglich zerstörungsfreier Prüfung und Wärmenachbehandlung verschiedene Regeln erstellt werden, die erfüllt werden müssen, bevor die Schweißnaht als "komplett" oder "i.O." freigegeben wird.



Es gibt einen Knopf "First Welds" mit denen die ersten Schweißungen eines Projekts, einer Schicht oder eines Loses markiert werden können, damit diese mit den dafür vorgesehenen Untersuchungsmethoden bewertet werden.



Berichte (45:28)

Es gibt am oberen Bildschirmrand acht Tabulatoren:

  • 🀓
  • File - Datei
  • Settings - Einstellungen
  • Tools - Werkzeuge
  • Reports - Berichte
  • Search - Suche
  • Filter Modul - Filtermodul
  • Help - Hilfe

Mit dem Tabulator "Records" kann ein Übergabebericht, eine sogenannte "Turnover Package" erstellt werden. Dabei gibt es mehrere Auswahlmöglichkeiten, z.B. um darzustellen, welche Schweißungen fertiggestellt und für gut befunden wurden.



Mit dem "Print Data Pack" können die projektspezifischen Datenblätter ausgesucht werden. Die dazugehörigen WPSs, PQRs, WPQs, isometrischen Zeichnungen und weitere Anhänge können als Anhang beigefügt werden. Um nur die relevanten Daten weiterzuleiten, ist es möglich, ein kundenspezifisches Layout zu wählen. Abschließend kann eine pdf-Datei exportiert werden oder ein Ausdruck erstellt werden. Mit dem Werkzeug "Update Welder Qualifications" können mit drei Klicks außerdem die projektspezifischen und Code-spezifischen Zertifikate aktualisiert werden.



Preisgestaltung (52:52)

Die SQL-Lizenz für 1-3 Benutzer kostet etwa 11.995 € (Stand Mai 2021, siehe 52:52). Die Lizenz kann auf den tatsächlichen Bedarf eines Unternehmens maßgeschneidert werden. Optional wird eine jährliche Wartungsgebühr von 20% der anfänglichen Lizenzgebühr für E-Mail-Unterstützung und die Updates auf die neuesten Versionen der Software fällig also etwa 1.775 €/y für 1-3 Benutzer.



Isometrische Zeichnungen (55:18)

In der isometrische Zeichnung heißt Grün fertiggestellt, blau geschweißt aber noch nicht abgenommen und rot markiert werden geplante Schweißungen, die noch nicht geschweißt wurden.

Darstellung von isometrischen Zeichnungen

Start bei 55:18 min, Gesamtlänge 1:00:29 h, © TWI Ltd, 27. Mai 2021



Am linken Tabellenrand gibt es in jeder Zeile einen Knopf, über den mit der rechten Maustaste und "View Isometric Drawing" eine isometrische Zeichnung aufgerufen kann, in der in einer pdf-Datei die Schweißnähte farblich markiert werden können. Grün heißt fertiggestellt, blau ist geschweißt aber noch nicht abgenommen und rot sind geplante Schweißungen, die noch nicht geschweißt wurden. Schweißungen die für nicht in Ordnung (n.i.O.) befunden wurden, können darüber hinaus in der Tabelle rot markiert werden.



Der erste Schritt: Ihre Anfrage

AluStir ist der vertraglich benannte Vertriebspartner für TWI-Software in Deutschland, Österreich, der Schweiz und in Liechtenstein, der Sie als sogenannter Introducer fachkundig berät und die richtigen Kontakte knüpft.



Wenn Sie an weiteren Informationen, einer kundenspezischen Vorführung oder einem Angebot interessiert sind, freuen uns auf Ihre Anfrage ein E-Mail oder einen Anruf (Tel: +49 06024 636 0123) oder mit folgendem Formular:
