FSW-CNC-Hybrid-Bearbeitung

Rührreibschweißen und Fräsen mit kurzen Taktzeiten durch automatischen Palettenwechsel

Nach dem Motto „Das geht ja wie beim Brezelbacken“ verschweißt Stirtec mit dem Friction Stir Welding (FSW) Aluminiumbauteile, bei denen es auf kurze Taktzeiten ankommt.

FSW-CNC-Horizontal-Bearbeitungszentrum

Hybrides FSW-CNC-Bearbeitungszentrum H-WMC630 mit horizontaler Spindel und automatischem Palettenwechsler von Stirtec in Premstätten
Hybrides FSW-CNC-Bearbeitungszentrum H-WMC630 mit horizontaler Spindel und automatischem Palettenwechsler von Stirtec in Premstätten. © Stirtec GmbH

Mit dem Rühr­reib­schweißverfahren (Friction Stir Welding, FSW) werden insbesondere Aluminiumteile industriell verschweißt. In der Automobilindustrie sind wegen der hohen Stückzahlen kurze Taktzeiten gewünscht. Das neu entwickelte hybride FSW-CNC-Horizontal-Bearbeitungszentrum H-WMC630 von Stirtec hat daher einen automatischen Palettenwechsler, auf dem mehrere Bauteile gespannt werden können, während in der Maschine geschweißt wird.

Rührreibschweißen (Friction Stir Welding, FSW)

Das als Friction Stir Welding bekannte Rührreibschweißverfahren wird seit den 1990er-Jahren weltweit industriell eingesetzt. Obwohl es wie das Fräsen sehr einfach erscheint, sind Spezial-maschinen und vertieftes fachliches Know-How erforderlich, um den Prozess industriell kosteneffektiv nutzen zu können. Beim FSW entsteht keine Schmelze. Das Material wird in einen teigigen Zustand versetzt, in dem es dann unter hohen Kräften verrührt und zusammen-gepresst wird. Bei der H-WMC630 von Stirtec werden beispielsweise Schweißkräfte von bis zu 10 kN (1 t) aufgebracht.



Das rotierende Werkzeug sieht auf den ersten Blick wie ein Fräswerkzeug aus. Die Länge des Pins, der unter hoher Kraft in den Schweißspalt zwischen den Werkstücken gepresst wird, entspricht den zu verschweißenden Blechdicken.

Industrielle Anwendungen

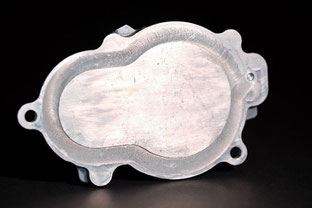

Rührreibschweißen (Friction Stir Welding) eines gewalzten Blechs in ein Aluminiumdruckgussgehäuse
Rührreibschweißen eines gewalzten Aluminiumblechs in ein Aluminiumdruckgussgehäuse. © Stirtec GmbH

Aluminiumbleche sowie gegossene oder aus Strangpressprofilen hergestellte Aluminiumbauteile können im Stumpf- oder Überlappstoß verschweißt werden.



Typische Anwendungen des Reibrührschweißens sind das Verschweißen von unterschiedlichen Metallen oder Legierungen zur Herstellung von Crashboxen in den Knautschzonen von Autos sowie von Bauteilen für die E-Mobility (Hybrid- und Elektrofahrzeuge). Das wärmearme Verfahren wird von zahlreichen Automobilherstellern und deren Zulieferern zum Herstellen von Batteriekästen in Elektroautos eingesetzt.

Die Maschinenserie H-WMC630 von Stirtec

Die Maschinenserie H-WMC630 von Stirtec hat eine horizontale Spindel mit x-y-z-Verfahrwegen von 750 x 700 x 770 mm sowie einen automatischen Palettenwechsler und eine b-Achse für die Bearbeitung der Werkstücke von allen Seiten.

Die Abkürzung H-WMC steht für Horizontal Welding and Machining Centre, d.h. ein Bearbeitungszentrum, das sich sowohl zum Fräsen als auch zum Rührreibschweißen einsetzen lässt. Da die Spindel anders als bei konventionellen FSW-Maschinen horizontal angeordnet ist, fallen die Späne durch die Schwerkraft automatisch in einen durch einen Späneförderer entleerten Auffangbehälter. Mit Hybridmaschinen können die Bauteile im Bereich der Fügezone vor dem Schweißen spanend bearbeitet werden, um die erforderlichen Spaltmaße auch bei kostengünstigen Gusstoleranzen sicherzustellen. Der automatische Werkzeugwechsler setzt dann das für das Bauteil spezifizierte FSW-Werkzeug in den HSK-A63-Hohlschaftkegel der Spindel ein, mit dem die Werkstücke dann bei Schweißgeschwindigkeiten um 3 m/min mit einer Einschweißtiefe von 3 mm verschweißt werden. Falls gewünscht, kann nach dem Schweißen mit einem Hochgeschwindigkeitsfräsvorgang der Wulst entfernt werden.

Wichtigste Daten der H-WMC630

Verfahrwege
• x-Achse (rechts-links): 750 mm
• y-Achse (hoch-runter): 700 mm
• z-Achse (horizontal): 770 mm
• b-Achse (Palettenwechsler): 360°
• Spindel bis b-Achse: min 130 mm
• Spindel bis Palette: min 50 mm
• Max. Geschwindigkeit: 50 m/min
• Eilgang: 50 m/min
• Beschleunigung: 5 m/s²

Werkzeugmagazin
• Werkeugaufnahmen: 56 Stück
• Werkzeugwechselzeit: 3,1 s
• Hohlschaftkegel HSK-A63
• Max. Werkzeugdurchmesser
  — mit vollem Magazin: 125 mm
  — ohne Nachbarwerkzeuge: 250 mm
• Max. Werkzeuglänge: 450 mm
• Max. Werkzeuggewicht: 25 kg
• Werkzeuggesamtgewicht: 850 kg


Beschreibungen, Abbildungen und numerische Angaben können von der tatsächlichen Ausführung der Maschine abweichen.

Automatischer Palettenwechsler

Die beiden Paletten haben eine Größe von jeweils 630 × 630 mm. Sie können bei einem maximalen Gewicht von 800 kg pro Palette in einer Paletten-wechselzeit von weniger als 10 sec getauscht werden. Auf ihnen steht meist ein quaderförmiger oder ein prismatischer Spann¬vorrichtungsturm, auf dem mehrere Bauteile eingespannt werden können, während auf der anderen Seite geschweißt wird.

Fertigungszellen mit Spannvorrichtungen

Stirtec in Premstätten bei Graz in der Steiermark erstellt für seine Kunden komplette Fertigungszellen sowie die dazugehörigen Spannvorrichtungen. Im Rahmen von kundenspezifischen Prototyping-Projekten werden zuvor FSW-Werkzeuge konstruiert und Parameter ermittelt sowie Musterbauteile hergestellt. Dadurch kommt es beim Produktionsanlauf zu hoher Qualität bei geringen Durchlaufzeiten.
